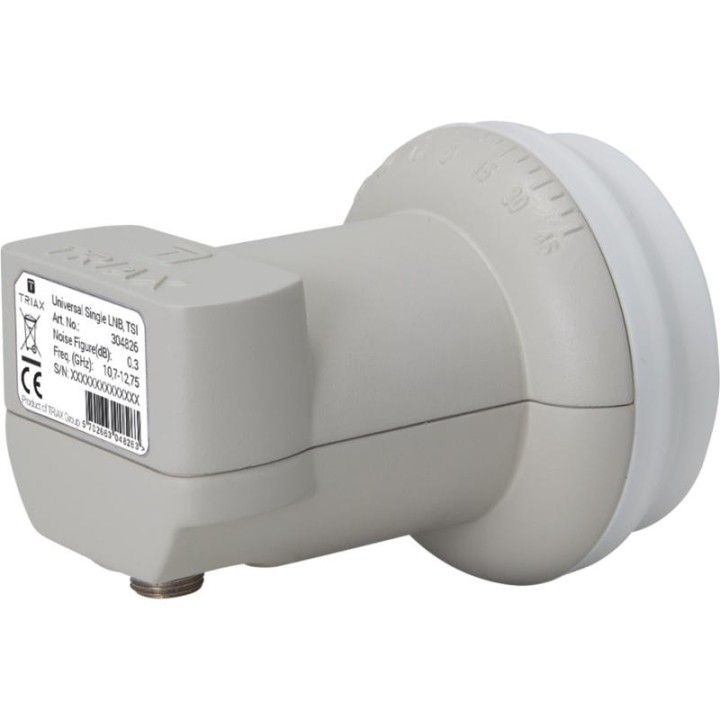

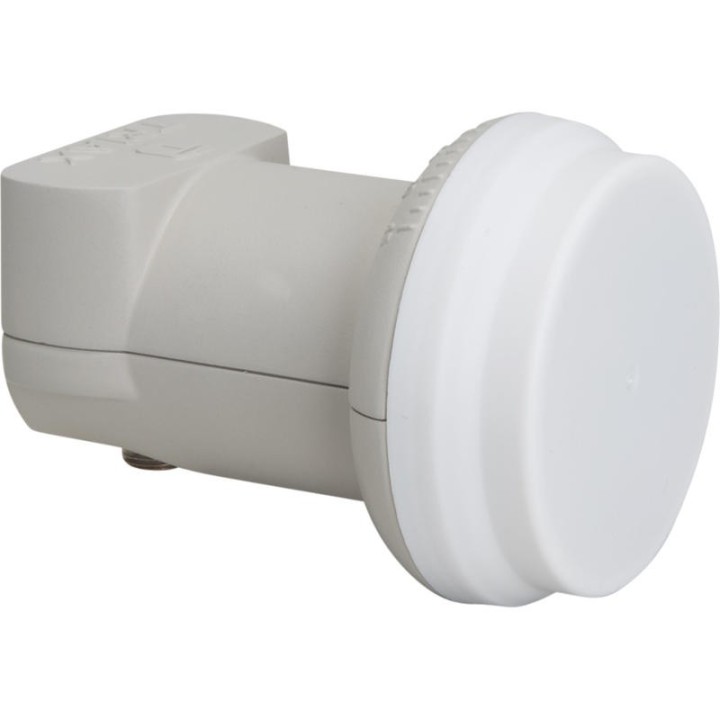

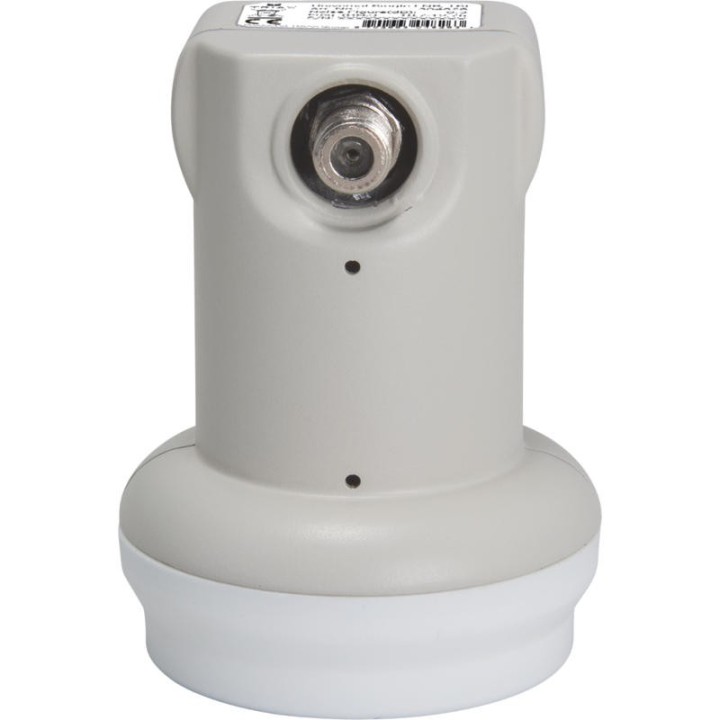

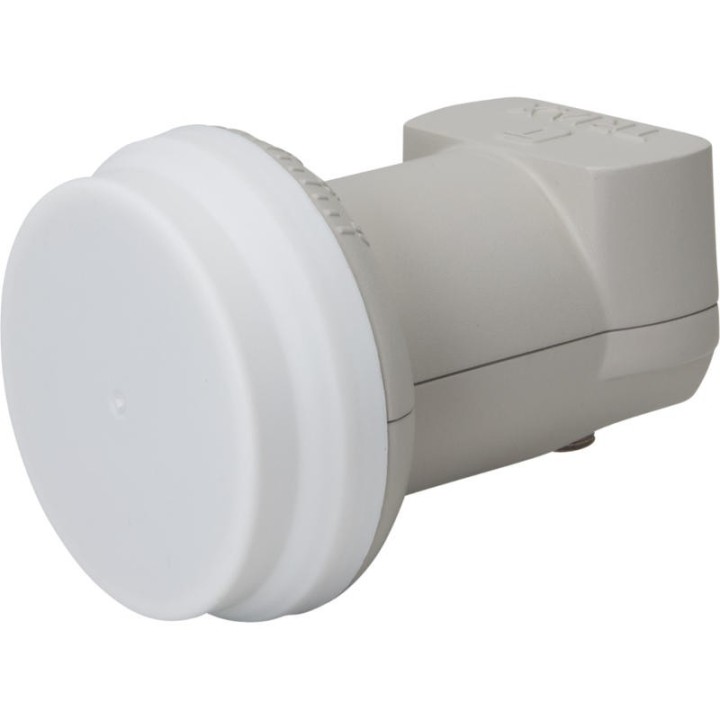

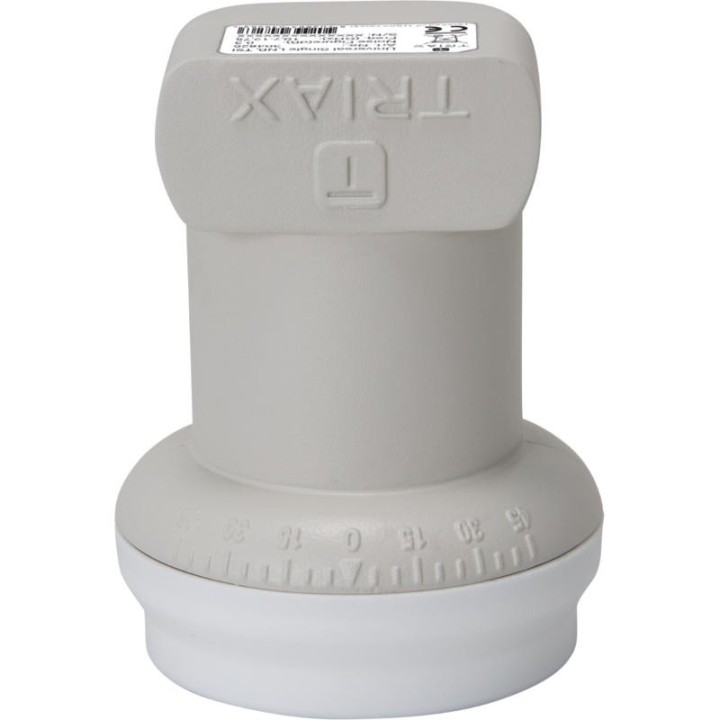

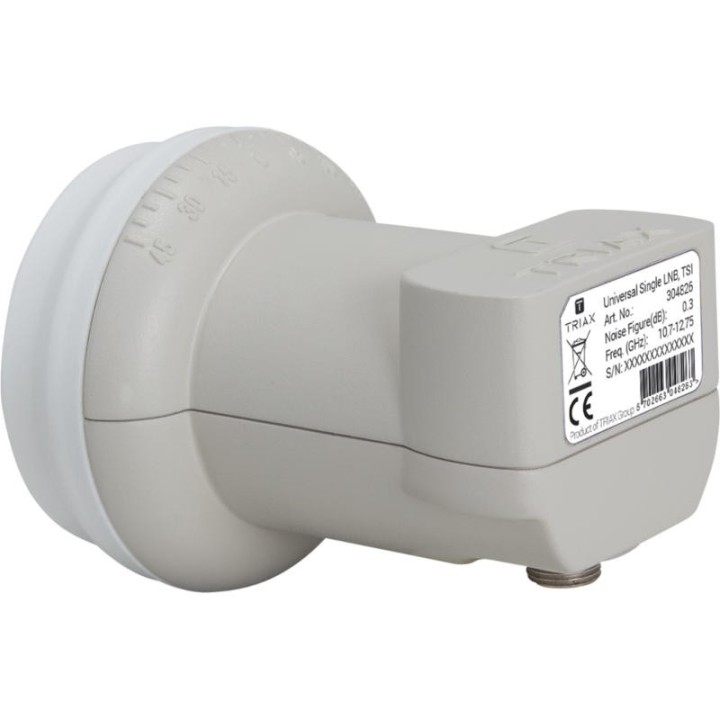

Triax TSI LNB Universel Single

• Qualité, faible encombrement
• Technologie RF de pointe
• Excellente isolation crosse-polarité
• Faible facteur de bruit / bruit de phase
• Gain élevé / faible consommation
• Résistance aux intempéries et aux environnements difficiles

Caractéristiques :

• Bruit de phase à température ambiante - 1 kHz : - 60 dBc/Hz
• Bruit de phase à température ambiante - 10 kHz : - 85 dBc/Hz
• Bruit de phase à température ambiante - 100kHz : - 90 dBc/Hz
• Niveau des parasites : - 60 (max.) dBm
• Réjection de la fréquence image (min) : 40 dB
• Sortie VSWR : 2.0:1
• Source F/D @ 11,8 : 0,6 GHz
• Diamètre du cornet :  Ø 40 mm
• Dérive en température de l'O.L : ± 1,5 MHz
• Type de LNB : Single

Bande de fréquences :

• Fréquence d'entrée bande basse : 10,7...11,7 GHz
• Fréquence d'entrée bande haute : 11,7...12,75 GHz
• Fréquence de sortie basse bande : 950...2150 MHz
• Fréquence de l'O.L. – Bande basse : 9,75 GHz
• Fréquence de l'O.L. – Bande haute : 10,6 GHz

Gain :

• Linéarité du Gain (en dehors de 26 MHz) : 8 dB
• Gain de conversion (typique) : 55...65 dB
• Facteur de bruit max. : typ 0,3 dB

Isolation :

• Isolation polarisation croisée : 20 dB

Caractéristiques électriques :

• Impédance : 75 Ω

Opérationnel :

• Consommation : 105 mA
• Tension de fonctionnement vertical : 10,5...14,5 V/DC
• Tension de fonctionnement horizontal : 15,5...21,0 V/DC
• Plage de température de fonctionnement : -30...60°C

Connecteurs :

• Type de Connecteur : F-femelle

Mécanique :

• Type de réflecteur : Offset
• Hauteur : 74 mm
• Profondeur : 45 mm
• Largeur : 60 mm
• Couleur : RAL 7035 - Gris clair
• Poids : 0,072 Kg
